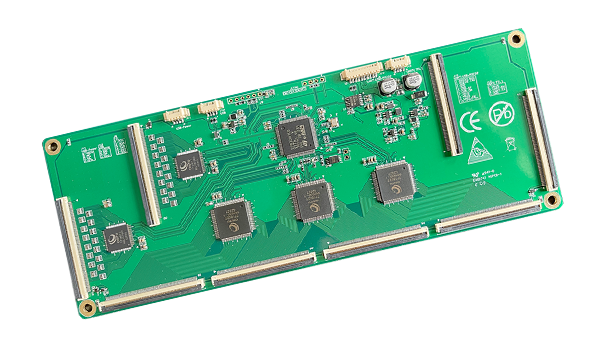

ETD-P352-R01系列电容控制板卡是触宇为大尺寸定制设计的芯片化控制方案,基于触宇自主研发的芯片TP2801和TP1802,发射电压高达36V,信噪比更高,支持所有电容sensor的全贴合及零贴合方案;响应速度快、20点触控不降速;优秀的线性度,书写低延时(<25ms),FPS100,最小支持2mm被动笔。底层协议可全开放,根据客户需求提供各种定制化服务。
触宇电容控制板卡ETD-P352-R01系列:基于触宇自主研发的芯片TP2801和TP1802,发射电压高达36V,信噪比更高;响应速度快、20点触控不降速;优秀的线性度,书写低延时(<25ms),FPS100,最小支持2mm被动笔。352条通道,支持纳米银、ITO、Metalmesh、打印金属网格的全贴合及零贴合方案,根据客户需求,底层协议可全开放。
ETB-P352-R01系列电容控制板卡效果视频:
电容控制板卡ETD-P352-R01的特点:
为大尺寸定制设计的芯片化触控解决方案。
20点同时触控,画线,不降速,和单点触控体验感一致。
优秀的线性度,画线流畅,书写低延时<25ms。最小可支持2mm被动笔笔头。
支持纳米银\ITO\Metalmesh\打印金属网格的全贴合。
底层协议可全开放。具有在线自动升级,智能修复功能。
型号 |
ETD-P352-R01 |
接口 |
USB2.0:Full Speed(12Mbps) UART(TTL/RS232) IIC:400kHz(max) |
功耗 |
Typ : USB = 5V, 280mA |
供电方式 |
USB供电(5V +/-5% DC) |
连续报点率 |
100Hz(典型值) |
首点报点延时 |
<35ms(典型值) |
通道 |
TX : 128(最大值) RX : 224(最大值) |
推荐尺寸 |
65"~ 98" |
适用温度 |
-20度 ~ 70度 |
储存温度 |
-20度 ~ 80度 |
触控点数 |
40点(最大值) |
Vendor ID |
0x3356 |
Product ID |
0x3003 |
玻璃厚度 |
6mm以内(建议值) |
最小识别物 |
被动电容笔2mm |
支持 |
尺寸定制,USB通信,暂不支持双USB |
支持产品线 |
纳米银、ITO、Metalmesh的全贴合及0贴合 |
触摸偏差 |
≤2mm |
