【技术篇】一文看懂电容触控屏如何调试！





​后台经常有小伙伴问到触宇电容触控屏如何调试，今天小宇就跟大家分享一下这款调试工具的基本使用方法。



触控屏、USB数据线、电容控制板、笔记本/整机调试







​



 ET Controller





一、软件下载



软件登录触宇官方网站：http://www.touchplanet.com，菜单——技术支持——Controller-安卓和Windows&Linux列表中选择——ET Controller V1.1  Window系统调试软件——ET Controller _v1.1.rar，下载ET Controller。









二、软件功能介绍

02



软件功能

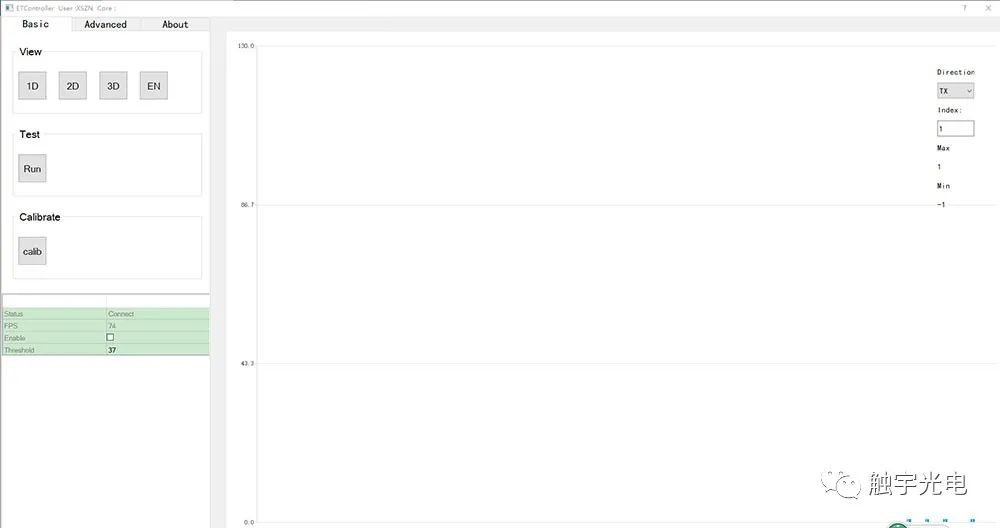

图1-1D界面



01、设置-Setting

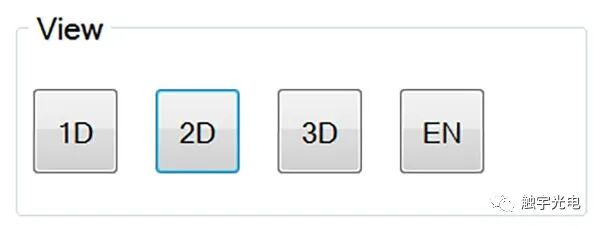

1D/2D/3D，可切换不同的视图，EN中英文切换按钮。



Direction-X对应 Tx;Y对应 Rx；

Index-具体选择 哪一条 tx 或 rx；

Max&Min-当前这条tx，rx上的最大值和最小值,数值将以柱状图的形式显示。

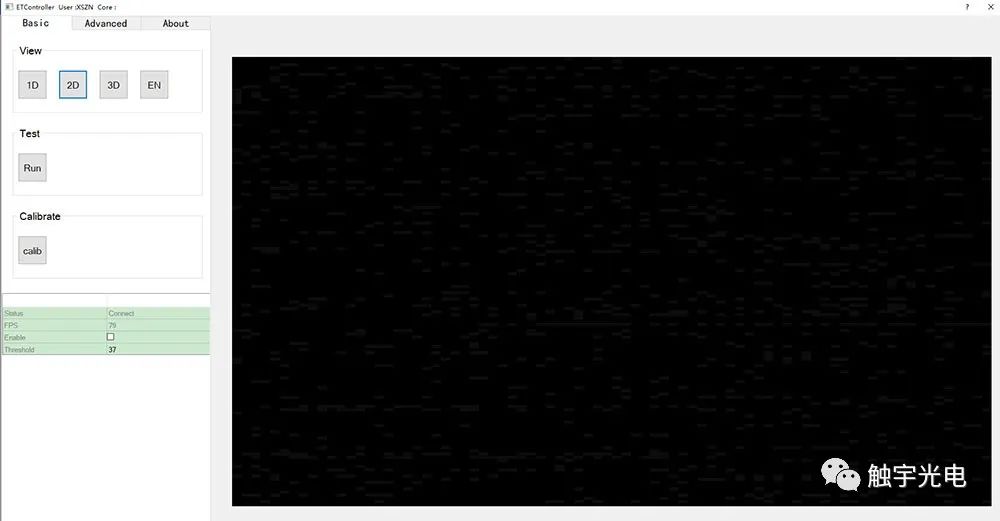

2D黑白界面，当有触控时，界面上会在相应的位置出现小红点。







图3-2D界面

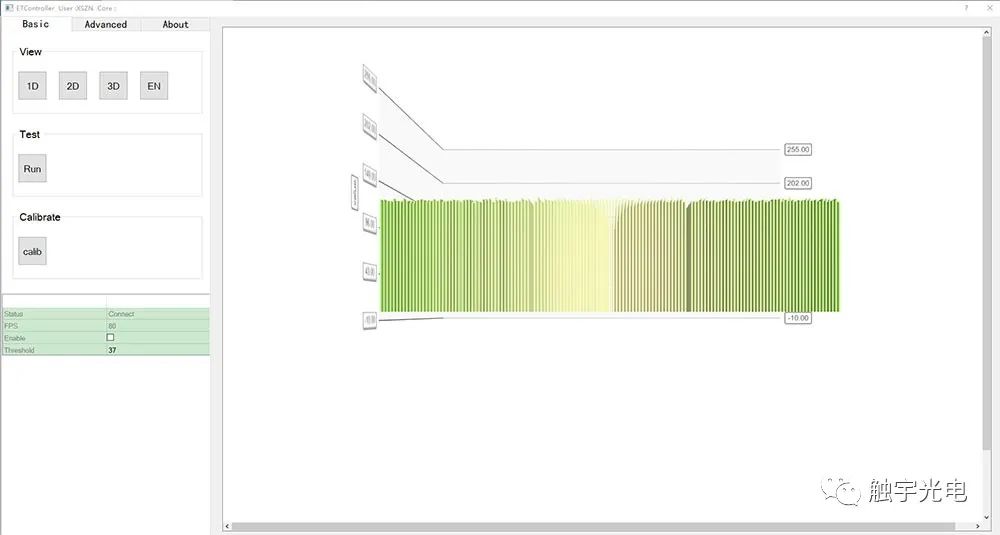

3D界面，信号将以3D柱状图的形式显示。（鼠标左键点击柱状图显示当前信号数值，鼠标右键拖拽旋转3D界面）







图4-3D界面

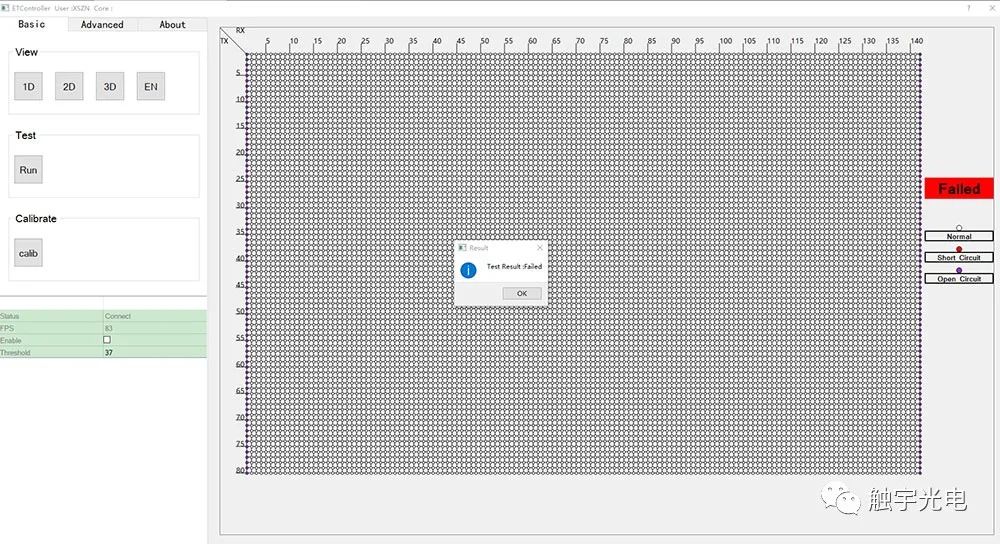

图5-Test 测试界面





Test-run按钮，点击后自动进行膜检测。



检测完成后会提示检测结果，右侧会提示不同颜色的圆圈。白色代表为正常，紫色为开路，红色为短路。

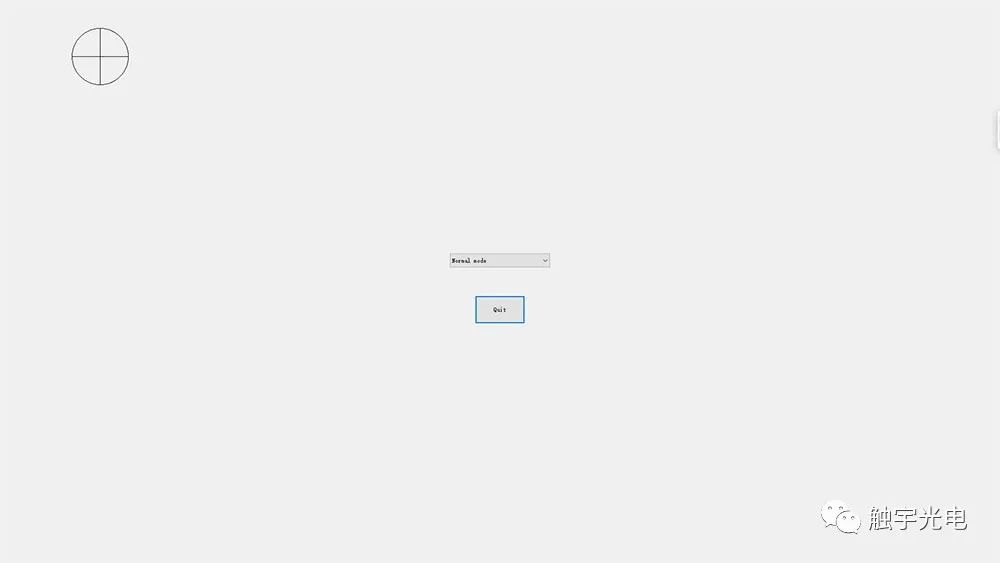

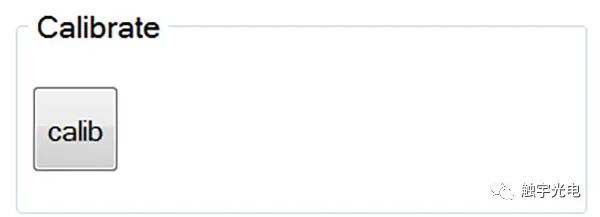

点击屏幕上出现的圆圈十字中心点，按压中心位置实现校准。





图6-校准界面





Status

显示板卡的连接状态

FPS

表示报点率

Enable

触控启用开关，勾选启用触控

Threshold

阈值





说明：阈值越低，触碰效果越灵敏，抗干扰能力下降，反之，触碰效果灵敏度降低，抗干扰能力增强。





02、高级-Advanced

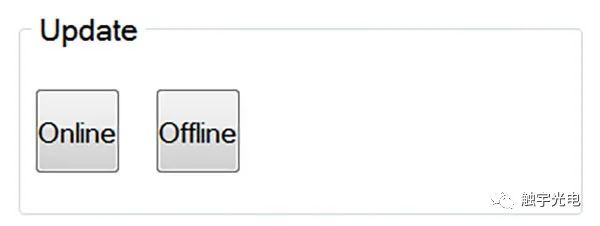

Advanced 模块包含2个功能：Update 更新固件（Online 在线升级；Offline 离线升级）、Parameters (Import,Export,Reload) 固件参数设置。







在线升级需要将etctrl.conf 配置文件放在应用程序同一级目录下；离线升级支持U盘和手选文件夹两种方式。升级过程中请不要进行任何操作。当没有识别到U盘就会提示手动选择文件夹，确保文件夹中只有此次升级要用到的bin文件。

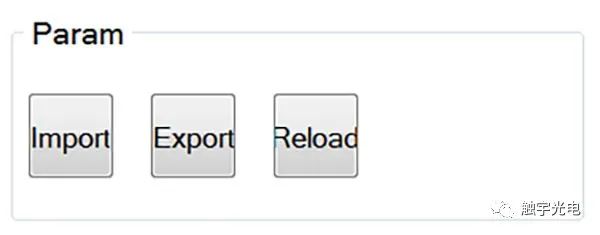

Import按钮：将需要导入的文件参数导入到parameters表格中。文件必须是ini格式。

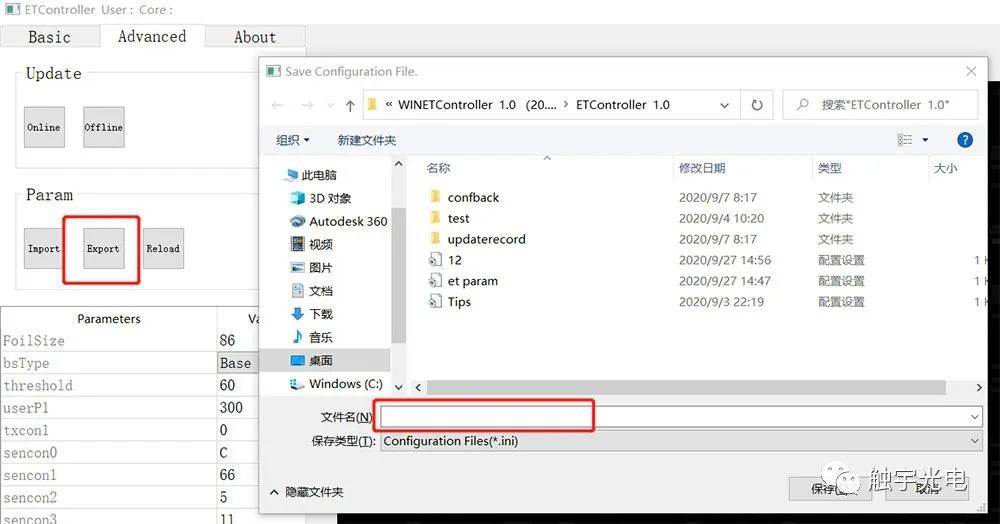

Export按钮：导出parameters表格的参数，文件默认是ini格式。(如图7所示)。

Reload按钮：刷新parameters表格，软件会重载板卡的参数信息。





图7-参数导出界面





实现板卡参数信息显示，板卡支持的参数的显示以及修改。包含边缘、橡皮、电容膜大小、甩尾、信号值等调试修改。修改成功后会有相应的提示。

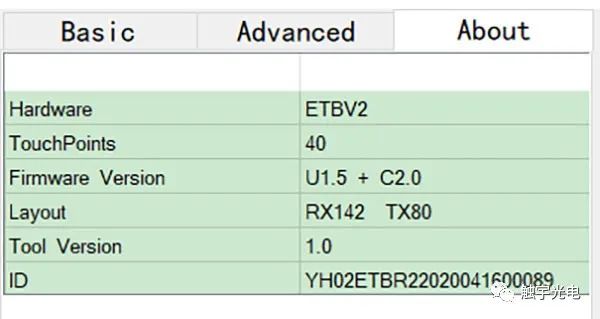

03、关于软件信息-About



About 模块包含了软件的基本参数信息。

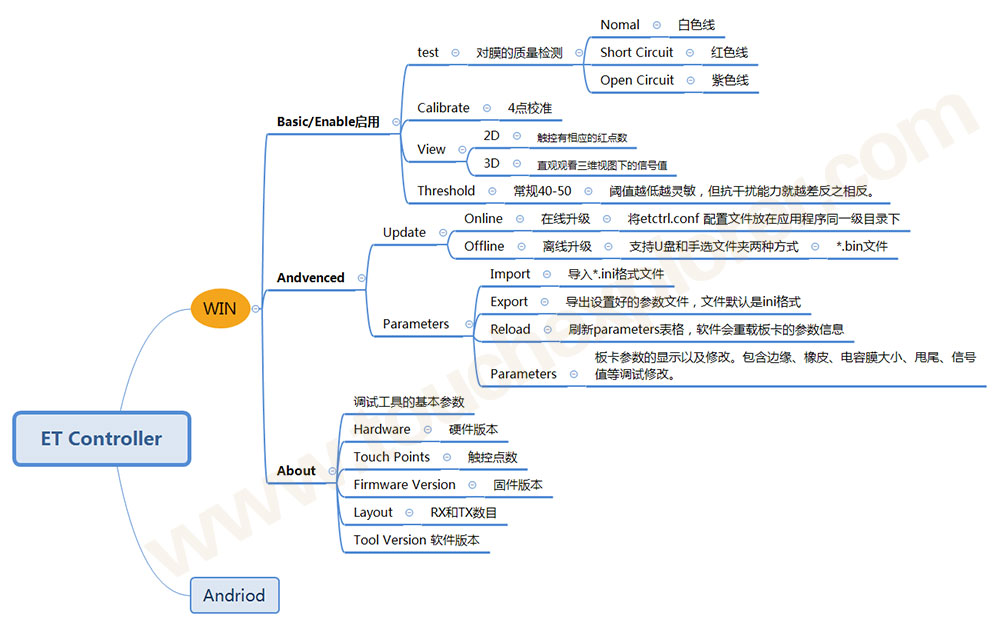

ET Controller  Tool







调试工具使用方法







常见问题攻略



常见问题



1、触控屏不能触摸



① FPC插入电路板连接器时接反；

② “Enable”未打钩；

③ 阈值设置太大。



2、在线升级失败

① 版本错误：etctrl.conf文件中的USER_VER & CORE_VER 版本填写错误。改成USER_NAME&CORE_NAME 名称即可；

②网络故障；用离线升级功能，跟技术服务窗口获取贵司的固件包；必须提供使用中USER_NAME&CORE_NAME 名称，否则无法提供正确的固件包。





随着触宇不断发展，触宇-大尺寸352/336通道电容控制板卡、小尺寸64/96通道电容控制板卡即将量产，届时欢迎选购。有任何问题也欢迎大家在线留言或致电。
